SZABADALMI LEÍRÁS

6795. szám. VII/e- OSZTÁLY.

Amalgam-tömő és poralakú gyógyszert vivő csípő

Dr TILTSCHER JENŐ ORVOS GYERGYÓ-REMETÉN ÉS Dr MÁTHÉ LAJOS ORVOS BUDAPESTEN.

Szabadalmaztatott 1896 május hó 21-étől kezdve.

Jelen találmány alapját egy általánosan használatban levő boncztani csípő képezi, mely akként van átalakítva, hogy a csípőszárak külön-külön egy-egy vájt csatornát a—a képeznek, úgy hogy a csípő zárásakor egy egész lefutásában egyenlő átmérőjű csővé alakulnak b, mely az amalgam, illetőleg a poralakú gyógyszer befogadására szolgál.

A csípő fogantyújának c mindkét ágán egy-egy hosszanti rés van f, mely rések egyike egy T alakú harántréssel d kezdődik.

A két szár között egy tolókészúlék van, melyen egy fémrúd g van megerősítve, mely egy az említett csatornába pontosan beleillő gombban végződik, h és a mely oly hosszú, hogy a végén levő gomb, ha a készüléket egészen előre toljuk, 0.1—0.2 milliméternyire a csatornán kijön.

Az egész tolókészúlék a csípőfoganttyú egyik szárán levő egyszerű hosszanti résbe f van erősítve egy kívül levő gomb által m, míg a T alakú harántrésen keresztül egy megfelelő T alakú fémcsap n jön a másik szár külső oldalára, úgy hogy a készüléket m, n, g előre tolva, a csípő két szára «b» csővé záródik és mindaddig zárva marad, míg a készülék egészen vissza nem húzatott. Ha czélszerünek mutatkoznék, átalakítható oly formán, hogy ezen harántréssel kezdődő hosszanti rés, harántréssel is végződjék, úgy hogy a mikor a zárt csípő föladatának vagyis az illető anyag bevitelének és kitolásának megfelelt, szárai azonnal szétnyílhassanak, a tolókészülék visszahúzásának megkönnyítése czéljából. Hogy a csípőszárak záráskor egymástól el ne térjenek és pontosan zárt csövet képezzenek, a tolórúdtól jobbra az egyik, balra a másik száron egy o és o¹ irányító szög van, a mely szögek mindegyike a másik csípőszáron levő p, p¹ nyílásokba irányúl.

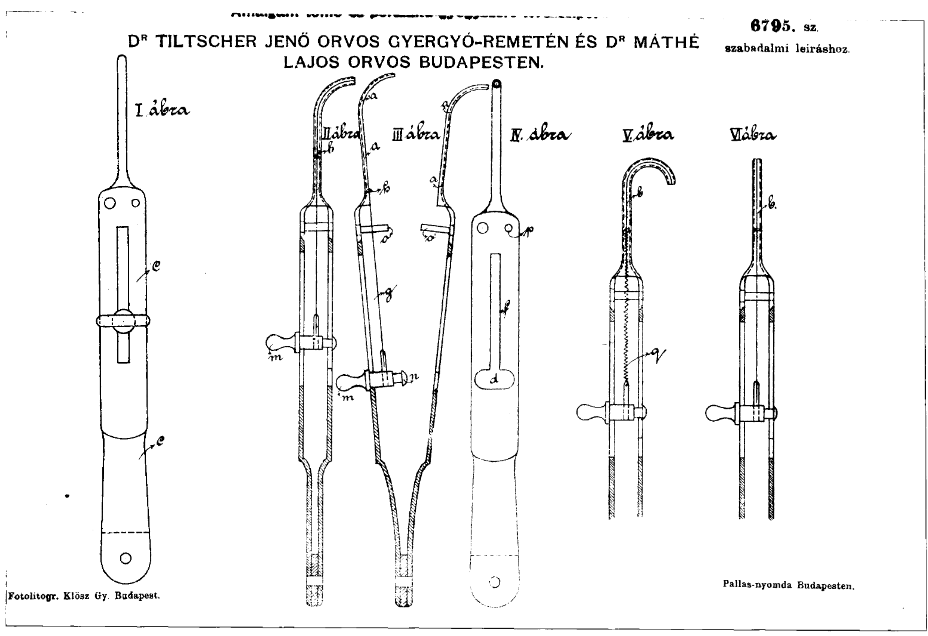

Ugyanezen szerszámok egy másik nélkülözheteten alakja, az midőn az a, a csatornák képezte zárt b cső, mint a 2—3. illetve az 5—6. ábrákon látható egy negyed-, vagy félkörben lapjára vissza van hajlítva, megkönnyítendő a poralakú gyógyszernek, illetőleg amalgamnak olyan helyekre való bevitelét, a hová egyenes csípővel hozzáférni nem lehet. Ezen módosulásban a merev tolórúdat g akár egy lapos, akár egy spirális rúgó q képezi.

SZABADALMI IGÉNYEK.

1. Amalgam-tömő és poralakú gyógyszert vivő csípő, kivájt csípőszárakkal a—a₂ a mely szárak, a csípő zárásakor egy egész lefutásában egyenlő átmérőjű csatornává b alakúinak.
2. Az ezen csatornán szállítandó anyagnak kitolására szolgáló g tolórúdból, illetőleg q rugóból és h gömbből álló készülék.
3. A tolórúddal szorosan összefüggő, a csípő zárására szolgáló, T alakú fejjel bíró zárókészűlék m—n.
